BBIN BBIN宝盈集团安徽大学张朝峰教授AFM：在半导体基底上调节锌沉积用于高性能水系可充电电池

　　可充电水系锌离子电池具有安全、环保、成本低等优点，被认为是大规模储能的理想选择。而锌负极在负极-电解质界面处容易产生枝晶生长和副反应，阻碍了电池的实际实现。

　　在这项工作中，作者提出了通过使用三维ZnTe半导体基底来改善锌金属负极的电化学性能。

　　该基底具有高亲锌性、高电子导电性和高电子亲和性，以及较低的锌成核能垒，以促进锌沿(002)晶面的防枝晶沉积，同时在表面保持较高的化学稳定性，防止金属腐蚀和析氢反应，并保持稳定的骨架结构，防止负极体积的变化。

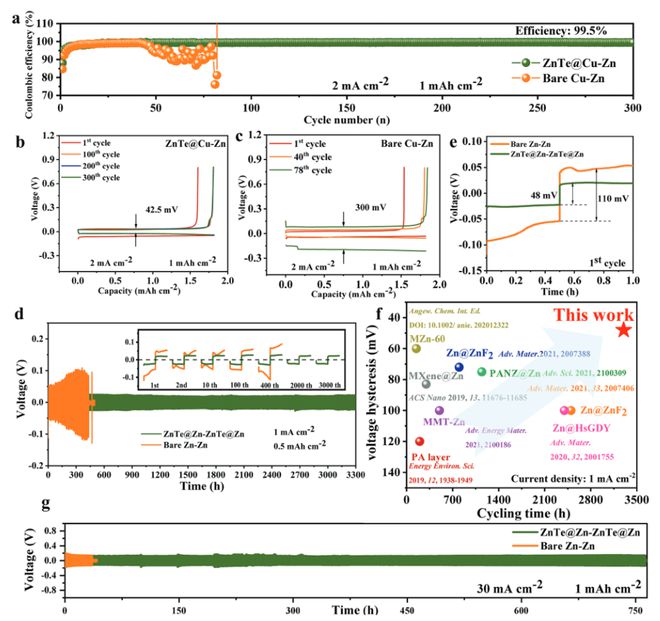

　　基于碲基底的锌金属负极具有超过3300小时的长循环寿命，在1和30 mA cm−2处电压滞回分别为48和320 mV。在贫电解质(18µL mAh−1)和有限锌金属(负/正容量比为3:1，正极质量负载高的实际条件下，ZnTe@Zn//MnO2全电池可以运行超过500个循环。
