　　▲本文作者又拿起几十年前的半导体收音机的机芯，当年装配收音机的情景历历在目，让人浮想联翩。

　　什么叫痴情？青春有半导体作伴，终生无悔，认定方向，相伴一生。年轻时那欢乐的时光，满满的电子情怀，让您倍感欣慰，终身享用。

　　我是一名老无线电爱好者，一生喜欢亲自动手鼓捣家用电器。回首那一步步走过来的路，在眼前一幕幕地闪过，回味无穷。

　　六十年代我在济南上学，看到老师手持半导体收音机在听广播，心里羡慕得不得了，我决心组装一台半导体收音机。当时受经济条件限制，仅能试着组装一台四管高放来复式半导体收音机。

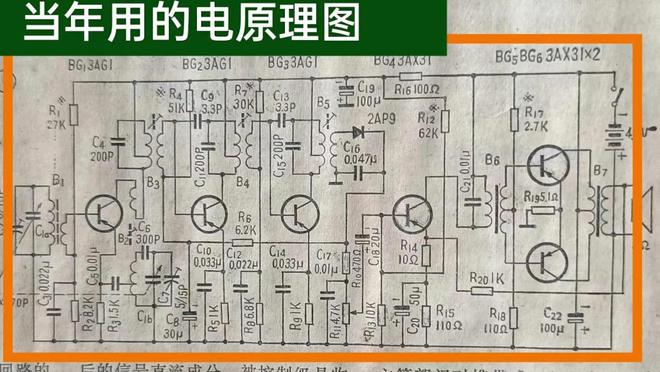

　　▲这是本文作者当年用的那张四管高放来复式半导体收音机电原理图，虽已发黃了，至今还珍藏在手，经常回眸一笑，认真回味。

　　在那物资相当匮乏的六十年代里，我千方百计，千辛万苦，走南闯北，买齐这台收音机零件，又买回铆钉和绝缘板，按电路图布局打孔，安铆钉做电路板。

　　那时，俺班爱无线电的同学还相互切磋琢磨，加快我组装速度，不久，这台四管高放来复式半导体收音机组装成功，成就感无以言表。

　　这台收音机收听广播近两年，本宿舍同学的父亲从泰莱山区来到济南俺学生宿舍，看到这台收音机很神奇，爱不释手，临走时我就把这台收音机送给他老人家去享用，同学和他的父亲，万分感激。

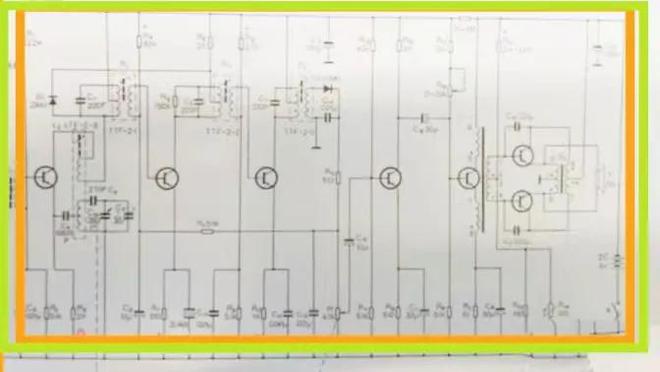

　　从那之后，我省吃俭用，宁愿饿肚子，也要组装六管便携式超外差半导体收音机。我选定如下电原理图，

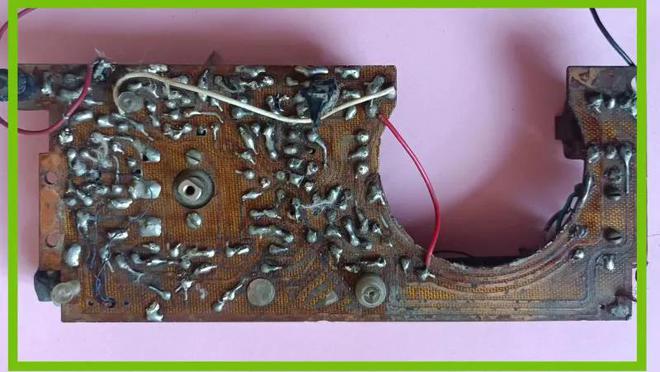

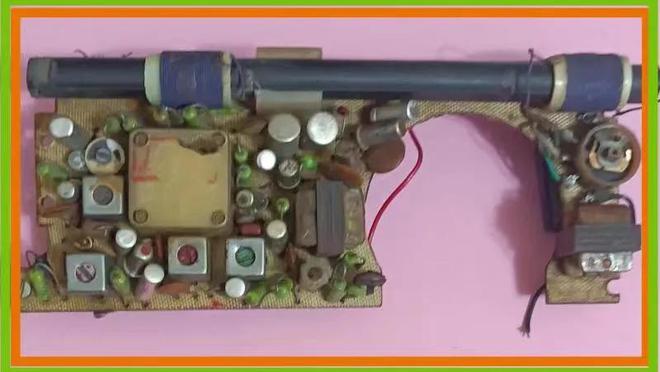

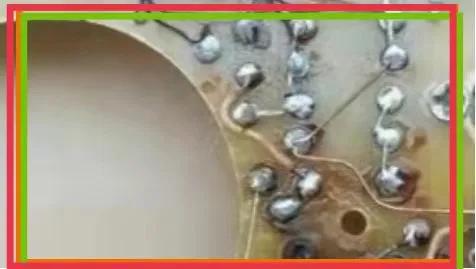

　　为了做成便携式，这块绝缘板上安装喇叭处锯成半圆形，费了很大劲，好不容易锯好，还豁牙露齿。再用三氯化铁溶液，把描好油漆的覆铜板放进去浸泡，制作成功了这块便携式超外差半导体收音机印刷电路板。

　　元器件用了三个晚上时间全部焊接完毕。认真复查后，通电“试车”一炮打响，后经过全面调试，基本能收到电台播音，不过灵敏度低，收到电台数量很少，声音也轻。

　　我根据《无线电》杂志上介绍的方法，在没有专用仪器的情况下，用万用表调中周和频率覆盖，成功将这台超外差半导体收音机调好了。

　　俗话说“人往高处走，水往低处流”。七零年，家庭“客厅”八仙桌子上摆上一台台式收音机，外壳是木头制作，大喇叭卧里面，当收到电台节目时，声音浑厚，字正腔圆，简直就是一种享受，让家庭“客厅”蓬荜生辉。

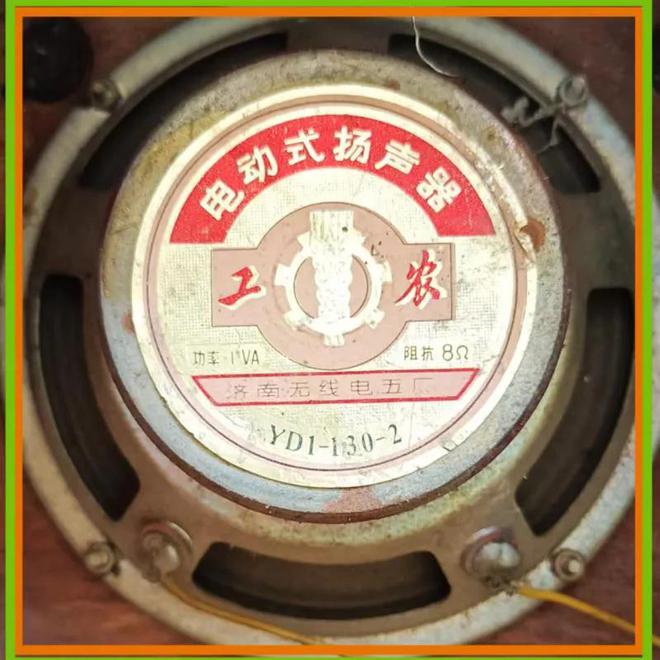

　　那年，虽然电子元件相当匮乏，但我很幸运，我老师的学生是济南无线电厂的“二把手”，“走后门” 给我买了一套7管超外差半导体收音机全部元器件，虽是处理品，也没有木制机壳和电路板，我已经很满足了。特别是那只厚重的大喇叭。

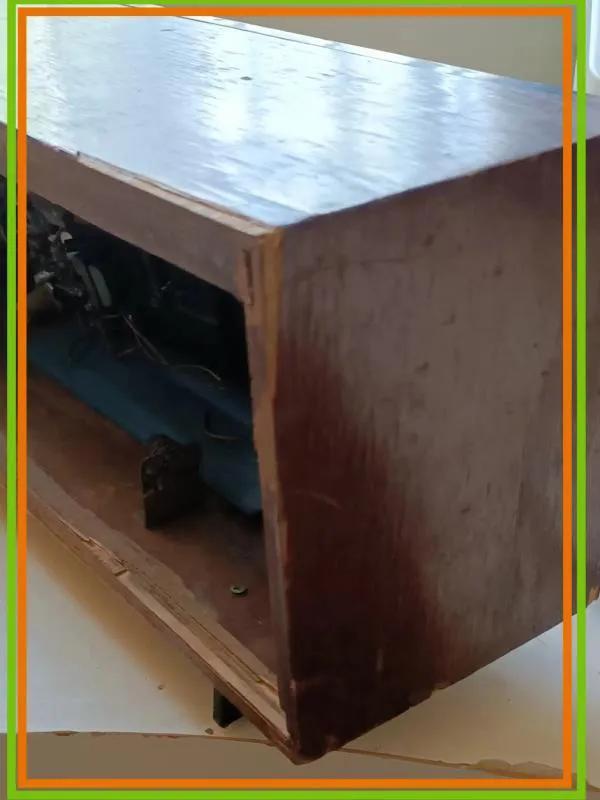

　　有了这套7管收音机全部元器件，开始动手制作印刷电路板和木头机壳，忙得不亦乐乎。印刷电路板和木头收音机机壳终于制作成功，朋友！您看看还可以吧！

　　“万事俱备，只欠东风”，备齐全部材料，焊接、安装、调试，最终组装成功这台7管台式超外差半导体收音机。

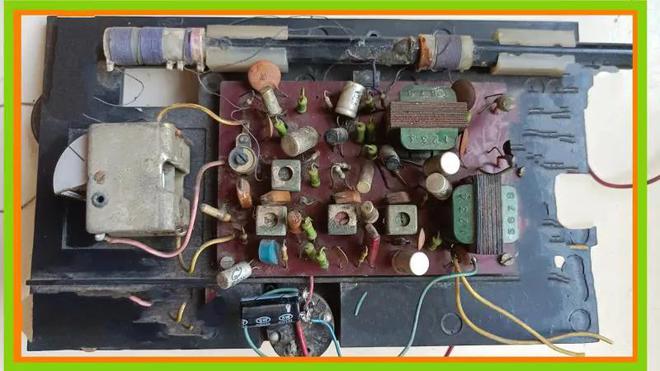

　　▲当年组装的这台台式超外差半导体收音机现在还能不能正常收音，本文作者试着维修一下，让它“枯木逢春”。

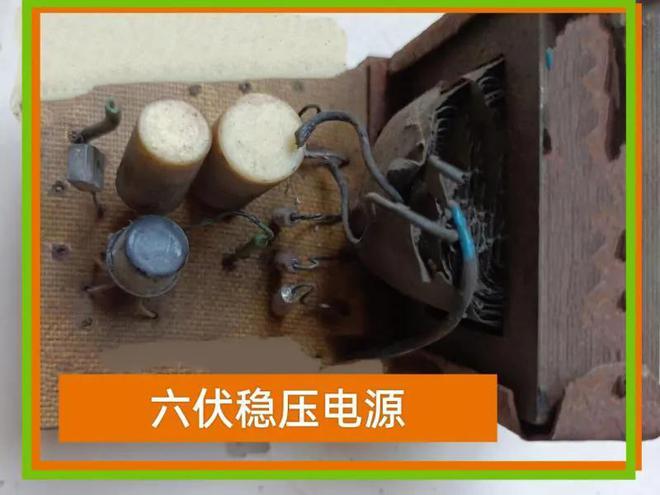

　　当年组装的这台台式超外差半导体收音机是用四节一号电池供电。后来，为了能让这台台式收音机用交流供电，我又组装一个简陋交流稳压电源给这半导体收音机供电，还挺好用，真是锦上添花！

　　无线电爱好者朋友们！我前后组装的半导体收音机展示在这里，有什么看法，请指导！谢谢！

　　（版权声明 本文系作者原创作品。文中文字和图片，未经作者同意，不得转载和引用）
